产品说明：

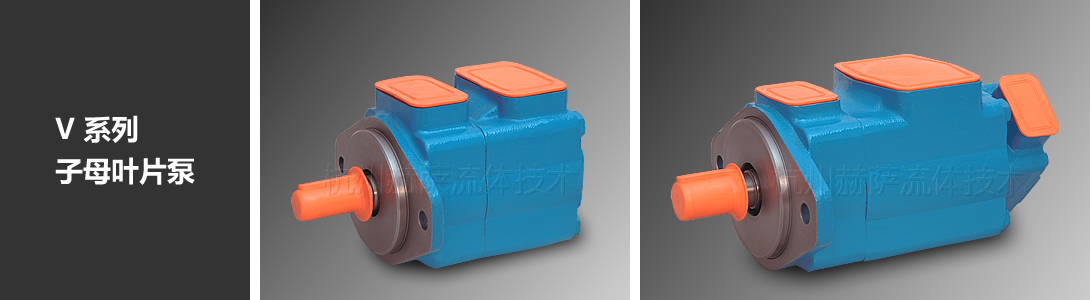

V 系列子母叶片泵为工业应用而设计，可广泛用于注塑机械、橡胶机械、压铸机械、机床及各类液压系统等领域。
产品特点为：
1、高性能：在210bar(3000psi)的工作压力下提供90%以上的容积效率。
2、低噪声：12 叶片设计，使流量脉动振幅小，噪音更低。
3、长寿命：子母叶片结构设计，减少了叶片对定子的冲击，使泵的寿命更长，性能更稳定。
4、易维护：泵芯与驱动轴分离，通过更换泵芯进行现场维修，提高效率，节省费用。

单泵型号说明：

(F3-)	**V	*	A	(F)	-*	*	22	*
前注	系列号	排量代号	油口连接	安装方式	轴伸形式	出油口位置	设计号	旋转方向
无标记: 石油系油乳化液 水-乙二醇 F3:磷酸酯液	20V	2,3,4,5,6,7,8 9,10,11,12,14	A-SAE 4-螺栓连接	无标记: 法兰安装 F-脚座安装	1- 带键直轴 151-花键轴 86-重型带键直轴 11-花键轴	(从泵的盖端看) A-在进油口对侧 B-从进油口逆时针 90° C-在进油口同侧 D-从进油口顺时针 90°	22	(从泵的轴端看) L-逆时针旋转 R-顺时针旋转
	25V	10,12,14,17 19,21
	35V	21,25,30,32 35,38,45
	45V	42,45,50,57 60,66,75

在 1200r/min 和 0.69MPa(100psi)下的额定排量 Usgpm

技术参数：

系列号	排量代号	几何排量(ml/r)	最高转速(r/min)	最高压力(Mpa)	重量(Kg)
20V	2	7	1800	14	12
	3	10		21
	4	13
	5	18
	6	19
	7	23
	8	27
	9	30
	10	33
	11	36
	12	40		16
	14	45		14
25V	10	33	1800	21	14.8
	12	40
	14	45
	17	55
	19	60
	21	67
35V	21	67	1800	21	22.7
	25	81
	30	97
	35	112
	38	121
45V	42	138	1800	21	34
	45	147
	50	162
	57	180
	60	193
	66	212
	75	237		14

双泵型号说明：

(F3-)	****V	**	A	**	(F)	-*	*	22	*
前注	系列号	轴端排量代号	油口连接	盖端排量代号	安装方式	轴伸形式	出油口位置	设计号	旋转方向

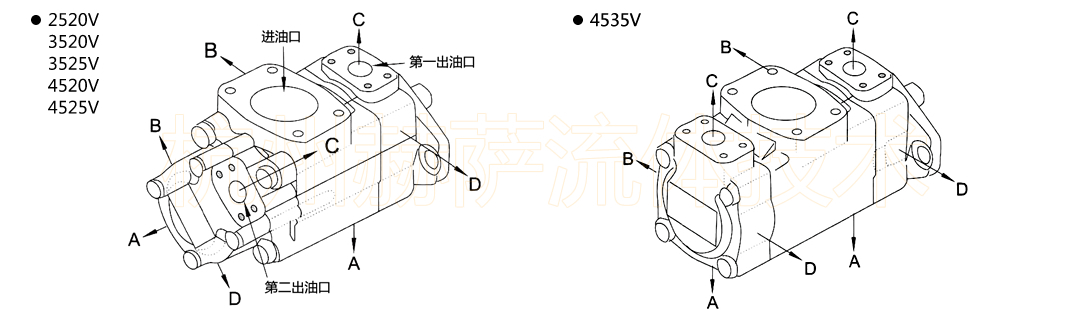

无标记: 石油系油乳化液 水-乙二醇 F3:磷酸酯液	2520V	10,12,14,17 19,21	A-SAE 4-螺栓连接	2,3,4,5,6,7,8 9,10,11,12,14	无标记: 法兰安装 F-脚座安装	1- 带键直轴 151-花键轴 86-重型带键直轴 11-花键轴	(从泵的盖端看) 见下图	22	(从泵的轴端看) L-逆时针旋转 R-顺时针旋转
	3520V	21,25,30,32 35,38,45		2,3,4,5,6,7,8 9,10,11,12,14
	3525V	21,25,30,32 35,38,45		10,12,14,17 19,21
	4520V	42,45,50,57 60,66,75		2,3,4,5,6,7,8 9,10,11,12,14
	4525V	42,45,50,57 60,66,75		10,12,14,17 19,21
	4535V	42,45,50,57 60,66,75		21,25,30,32 35,38,45

在 1200r/min 和 0.69MPa(100psi)下的额定排量 Usgpm
